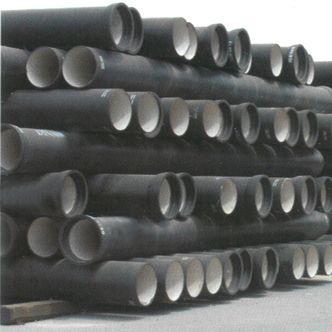

N1型接口离心铸造球墨铸铁管（GB／T13295-1991）
离心铸造球墨铸铁管适用于输送水、煤气及其他流体。球铁管均采用柔性接口。按接口型式分为机械式、滑入式两类。机械接口型式又分为N1型、x型和s型三种，滑入式接口型式为T型。
(1)尺寸和形状
N1型胶圈机械接口
1-螺母 2-螺栓 3-压兰 4-胶圈 5-支撑圈 6-管体承口 7-管体插口
N1型接口球铁管的尺寸(mm)
|
公称口径DN |
尺 寸 |
|
承口法兰盘外径D1 |
螺孔中心圆直径D2 |
承口内径D3 |
A |
C |
P |
1 |
F |
R |
a |
M |
螺栓孔 |
|
d |
n/个 |
|
100 |
262 |
210 |
138 |
18 |
12 |
95 |
10 |
75 |
40 |
10° |
45 |
23 |
4 |
|
150 |
313 |
262 |
189 |
100 |
6 |
|
200 |
366 |
312 |
240 |
13 |
11 |
77 |
|
250 |
418 |
366 |
293.6 |
21 |
12 |
83 |
|
300 |
471 |
420 |
344.8 |
14 |
13 |
85 |
8 |
|
350 |
524 |
474 |
3916 |
15 |
87 |
10 |
|
400 |
578 |
526 |
477.6 |
24 |
14 |
89 |
|
500 |
686 |
632 |
552 |
16 |
15 |
97 |
50 |
24 |
14 |
|
600 |
794 |
740 |
654.8 |
26 |
110 |
16 |
101 |
60 |
16 |
(2)外形
1)当管子在间距约为管长12／3的两个台架上滚动校验时，球铁管的直线度最大偏差ƒm(mm)不应大于管有效长度1(m)的1.25倍，即ƒm≤1.251。
2)球铁管端面应与轴线相垂直。
(3)材质
球铁管的材质应为铁素体基体的球墨铸铁。在组织中应有-定数量的球状石墨。
(4)力学和工艺性能
球铁管的力学性能
|
公称口径DN／mm |
抗拉强度ób／MPa |
屈服强度ó0.2／Mea |
伸长率δ(％) |
|
≥ |
|
100～1 000 |
420 |
300 |
10 |
|
1200 |
7 |
注：
1.屈服强度仅在专门协定时或定货中有规定的情况下适用。
2.球铁管应能进行机械加工，球铁管表面硬度不得大于230HBS。
球铁管的水压试验
|
公称口径
DN／mm |
试验压力／MPa |
|
K8 |
K9 |
K10 |
K12 |
最高试验压力 |
|
≤300 |
4 |
5 |
10 |
|
350～600 |
3.2 |
4 |
5 |
7.2 |
8 |
|
700～1000 |
2.5 |
3.2 |
4 |
6 |
6 |
|
1200 |
1.8 |
2.5 |
3.2 |
4 |
4 |
|
|
|
|
|
|
|
|
注：用于输送气体的球铁管应进行气密性试验，试验以空气为介质，试验压力不小于0.3MPa，也可根据供需双方协议商定。
|
